Что такое испаритель? Функции, особенности и дизайн

В холодильной системе Испаритель является одним из основных компонентов для достижения охлаждающего эффекта. Будь то бытовые холодильники, коммерческое холодильное хранилище или крупномасштабная логистика холодовой цепи, производительность испарителя напрямую определяет точность контроля температуры и коэффициент энергоэффективности. В этой статье будут рассмотрены функции, технические характеристики и варианты конструкции испарителей в различных сценариях охлаждения.

Что такое испаритель? Какова его основная функция?

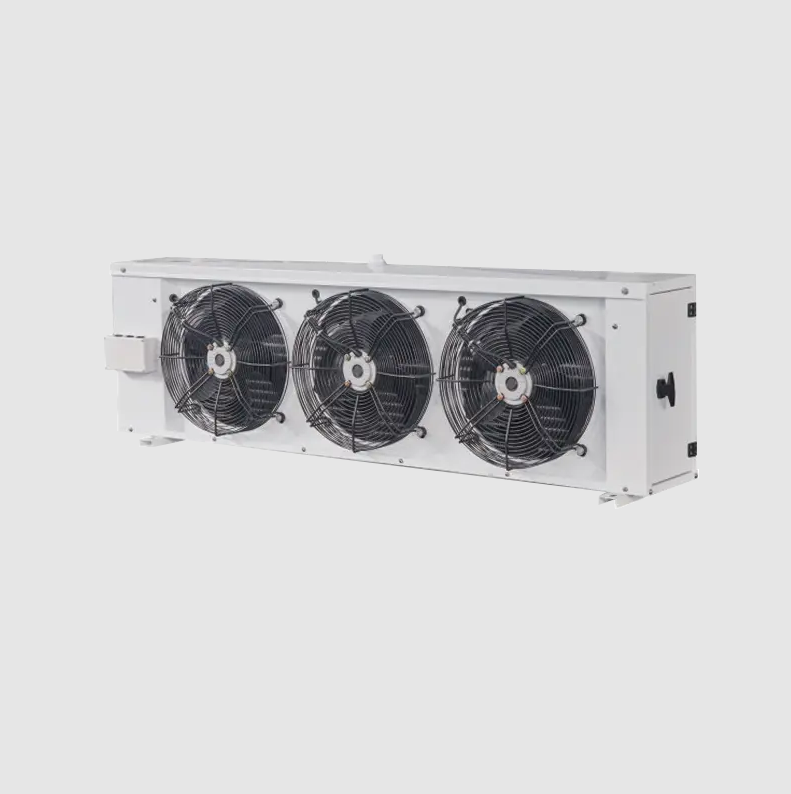

Ан Испаритель представляет собой теплообменник, основная функция которого заключается в испарении жидкого хладагента под низким давлением, тем самым поглощая тепло из окружающей среды (воздуха или воды) для достижения охлаждения.

Проще говоря, хладагент течет по трубкам испарителя, обмениваясь теплом с наружным воздухом через стенки и ребра труб. Поскольку хладагент поглощает тепло и переходит из жидкого состояния в газообразное, температура в помещении снижается.

Конструкция и характеристики материалов высокоэффективных испарителей

Чтобы обеспечить высокую эффективность теплообмена и долговечность оборудования, в современных промышленных испарителях обычно используется трубчато-оребренная конструкция. Такая конструкция максимизирует площадь теплообмена в ограниченном пространстве.

1. Комбинация материалов: медные трубки и алюминиевые ребра.

Медные трубы: Обладают отличной теплопроводностью и коррозионной стойкостью, способны выдерживать работу хладагента в условиях высокочастотных колебаний давления.

Высокоэффективные алюминиевые ребра: Алюминий легкий и быстро рассеивает тепло. Благодаря специальной гофрированной или ажурной конструкции алюминиевые ребра увеличивают турбулентность воздуха, значительно повышая эффективность теплообмена.

2. Гибкий выбор диаметра трубки

В зависимости от требований к холодопроизводительности и требований к гидравлическому сопротивлению системы испарители обычно предлагают различные конфигурации диаметров трубок:

φ9,52 мм: подходит для холодильного оборудования малого и среднего размера, имеет компактную конструкцию.

φ14 мм: подходит для крупных промышленных холодильных хранилищ, способен выдерживать большие скорости потока и снижать падение давления в системе.

Испаритель Series Classification for Different Application Scenarios

На практике конструкция испарителя должна быть оптимизирована в соответствии с целевой температурой хранения, чтобы сбалансировать эффективность теплообмена и цикл оттаивания. Ниже приведены три основные серии для различных температурных требований:

Серия UCL: предназначена для сохранения свежести (от -5 ℃ до 5 ℃).

В основном используется для хранения фруктов, овощей и свежих цветов. Эта серия разработана с учетом контроля влажности и точного регулирования температуры, что эффективно продлевает срок хранения сельскохозяйственной продукции и предотвращает повреждение клеточных стенок, вызванное чрезмерными колебаниями температуры.

Серия UCD: Стандартное охлаждение (от -15 ℃ до -20 ℃)

Широко используется для охлаждения мяса, птицы, мороженого и полуфабрикатов. Эта серия испарителей отличается оптимизированным расстоянием между ребрами, что обеспечивает эффективность охлаждения при более низких температурах и снижает влияние инея на поток воздуха.

Серия UCJ: Глубокая заморозка (< -25 ℃)

Разработан специально для быстроморозильных туннелей и складов глубокой заморозки длительного хранения. Для сред с чрезвычайно низкими температурами эта серия отличается усиленной конструкцией системы размораживания, обеспечивающей стабильные характеристики теплообмена в суровых условиях низких температур и предотвращающей значительное снижение холодопроизводительности.

Как правильно выбрать испаритель?

При выборе Испаритель Помимо рассмотрения материалов и температурного диапазона, упомянутых выше, также следует учитывать следующие детали конструкции:

Согласование воздушного потока

Поток воздуха вентилятора должен соответствовать площади испарения, чтобы предотвратить неравномерный теплообмен.

Коррозионная стойкость

Если окружающая среда влажная или содержит соль, рекомендуется нанести на алюминиевые ребра гидрофильное покрытие или антикоррозионную обработку.

Установка и обслуживание

Хорошо продуманная разводка трубопроводов и съемные боковые панели могут значительно снизить затраты на последующее техническое обслуживание.

Качество испарителя, являющегося «холодильным терминалом» холодильной системы, напрямую влияет на эффект консервации. Приняв эффективные конструкции трубчатых ребер и целевую классификацию серий (например, UCL, UCD, UCJ), компании могут адаптировать наиболее энергоэффективные и стабильные решения холодовой цепи к своим конкретным потребностям.
